Ətraflı məhsul təsviri
Enerji təchizatı: | 220V 50 / 60HZ 0.75KW | Obyektin hündürlüyü: | 30-200 mm |
---|---|---|---|
Obyektin eni: | 20-200 mm | Etiketin hündürlüyü: | 15-180 mm |
Etiketin uzunluğu: | 25-300 mm | Etiketləmə dəqiqliyi: | ± 1mm (obyekt və etiket xətası istisna olmaqla) |
Açar 1: | Etiket tətbiqedicisi | Açar2: | Kubok Etiketləmə Maşın |
Açar3: | Düz Etiketləmə Maşın | Ad: | PLC Məşhur Yapon MITSUBISHI Marka Düz Səth Etiket Tətbiqçisi Obyekt Algılayan Sehirli Göz |

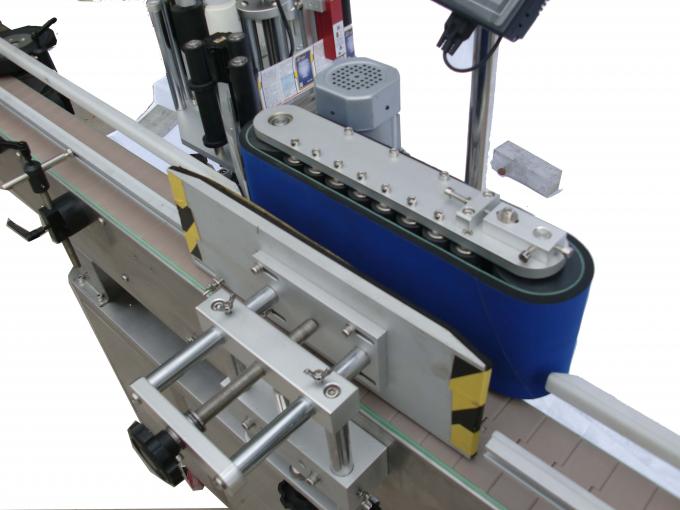

Üst və arxa yan etiketləyici ilə 20-200 mm enində düz səth Etiket Tətbiqatçısı
Texniki parametrlər
Ad | Üst və arxa yan etiketləyici ilə 20-200 mm enində düz səth Etiket Tətbiqatçısı |
Etiketləmə sürəti | 20-200pcs / dəq |
Obyektin hündürlüyü | 30-200 mm |
Obyektin qalınlığı | 20-120 mm |
Etiketin hündürlüyü | 15-110 mm |
Etiketin uzunluğu | 25-300 mm |
Çap içərisində etiket silindiri | 76mm |
Çapdan kənar etiket etiket | 300 mm |
Etiketləmə dəqiqliyi | ± 1 mm |
Enerji təchizatı | 220V 50 / 60HZ 0.75KW |
Yazıcının qaz istehlakı | 5Kg / m2 (kodlaşdırma maşını əlavə etsəniz) |
Etiketləmə Maşın ölçüsü | 1600 (L) × 550 (W) × 1600 (H) mm |
Etiketləmə Maşın çəkisi | 150kg |
Konfiqurasiya:
Yox. | Hissə | marka | kəmiyyət |
1 | PLC | MITSUBISHI (Yaponiya) | 1 |
2 | Əsas çevirici | DANFOSS (Danimarka) | 1 |
3 | HMI | WEINVIEW (Tayvan) | 1 |
4 | Servo etiketləmə motoru | DELTA (Tayvan) | 1 |
5 | Servo etiketli motor sürücüsü | DELTA (Tayvan) | 1 |
6 | Konveyer mühərriki | HY (Tayvan) | 1 |
7 | Konveyer motor sürət qutusu | HY (Tayvan) | 1 |
8 | Mühərriki danışdı | GPG (Tayvan) | 1 |
9 | Mühərrik sürət qutusunu danışdı | GPG (Tayvan) | 1 |
10 | obyekt aşkar sehrli göz | OMRON (Yaponiya) | 1 |
11 | optik lif | OMRON (Yaponiya) | 1 |
12 | Etiket çıxışı sehrli gözü aşkarlayır | LEUZE (Almaniya) | 1 |
əsas çərçivənin etiketlənməsi:
Bu etiketləmə maşını aşağıdakı kimi ən vacib hissələrdir, fərqli hissələrin fərqli istifadəsi var. Spesifikasiyaya uyğun olaraq etiket yerini düzəldə bilərik.3 hündürlüyü tənzimləmək üçün addımlar
1. Əsas çərçivəni qaldırıb aşağı endirmək üçün hündürlüyü tənzimləyən əl çarxını tənzimləyin.
2. İşi tənzimləyərkən universal bağlama sapını gevşetin və bitdikdən sonra bağlayın.
3. Taxtadan soyulma yerini iş parçasına 2-3 mm olana qədər tənzimləyin.
4. Əsas çərçivəni iş parçası ilə uyğunlaşdırmaq üçün sağ / sol tənzimləmə çarxını (şəkil 3) tənzimləyin.
5. Əsas çərçivə vəziyyətini tənzimləməklə, iş parçasına görə taxtanın soyulması vəziyyətini də tənzimləyə bilərsiniz.
Tag: etiket etiket maşın, düz etiket aplikator
